Digitales Bauen




Von der realen Welt zum digitalen Zwilling. Amberg Infra 7D ist darauf spezialisiert, bereits aufgebaute Infrastrukturen in die digitale Welt zu überführen und die digitale Konsistenz von Daten und Informationen sicherzustellen.

Unsere Scan-to-BIM-Dienstleistungen nutzen eine Vielzahl von Instrumenten, die je nach den spezifischen Auftragsanforderungen ausgewählt werden. Unsere internen Experten kümmern sich um die Informationserfassung und -extraktion. Das Endergebnis ist ein multidisziplinäres Informationspaket, das für jede nachfolgende Phase des Lebenszyklus der Infrastruktur bereit ist: Planung, Bau, Betrieb oder Instandhaltung.

Durch die Verwendung von BIM-Modellen können Kunden komplexe Infrastrukturen in einer immersiven und modularen 3D-Umgebung wahrnehmen. Die daraus gewonnenen Erkenntnisse ermöglichen es, effiziente Entscheidungen für das langfristige Asset Management zu treffen. Betrachten Sie BIM als den zentralen Knotenpunkt, an den alle relevanten Projekt- und Objektinformationen angehängt werden können.

  • As Built Modellierung
  • BIM 2 Feld
  • BIM-Management und -Beratung

Wenn Sie sich noch auf traditionelle Vermessungsmethoden verlassen, aber das Potenzial von BIM zur Unterstützung Ihrer Arbeitsabläufe sehen, sollten Sie nicht länger warten und Ihre Projekte mit unserem hochqualifizierten Team vorantreiben.

Wir bereichern Ihre Daten und denken die Infrastruktur in neuen Dimensionen.

Wir führen Ihr Projekt gerne durch

In Zusammenarbeit mit unseren Technologiepartnern und internen Spezialisten bieten wir modernste Lösungen und Instrumente, die auf Ihre Bedürfnisse zugeschnitten sind.

Kontaktieren Sie uns

Digitales Bauen im Überblick

Amberg Infra 7D – Vermessung – Bauvermessung – Ingenieurvermessung – Gebäudevermessung – Punktwolke – 3D-Pointcloud – BIM – BIM-Modelle – DGM – Digitales Geländemodell – Gleisscan – Rail Scan – Gleisgeometrie – Rail Geometry – Monitoring – Geomonitoring – Überwachungsmessung – Strukturüberwachung – LOD100 – LOD500 – Infrastrukturvermessung – Infrastruktur-Digitalisierung – Inspektion – Bauwerksinspektion – Deformation – Deformationsmessung – Automatisierte Vermessung – Automated Surveying – Beweissicherung – Dilapidation Survey – Digitale Bauwerksaufnahme – Digital Twins – Reality Capture – Hochpräzise Vermessung – Engineering Vermessung – Infrastrukturplanung – Infrastrukturmanagement – Tunnelvermessung – Railway Surveying – 7D-Infrastrukturmodelle – Smart Infrastructure Solutions – Amberg Infra 7D Solutions – Surveying – Construction Surveying – Engineering Surveying – Building Survey – Pointcloud – 3D Point Cloud – BIM – DTM – Digital Terrain Model – Rail Scan – Railway Geometry – Track Geometry – Monitoring – Structural Monitoring – LOD100 – LOD500 – Infrastructure – Infrastructure Mapping – Inspection – Asset Inspection – Deformation Measurement – Automated Surveying – Dilapidation Survey – Digital Structure Capture – Geospatial Solutions – Infrastructure Digitalization – Reality Capture – Digital Twin Creation – High-Precision Surveying – Engineering Measurement – Tunnel Surveying – Railway Survey – Smart Infrastructure – Amberg Infra 7D

Die genaue Erfassung und Modellierung der bereits vorhandenen Infrastruktur bildet die Grundlage für alle weiteren Phasen eines Projektes.

Die Erstellung von Fachmodellen wie z.B.:

  • DTM
  • GIS
  • Schienen- und Straßenverkehrsanlagen
  • Landmanagement
  • LST und/oder OLA

ermöglichen eine effektive Unterstützung bei der Planung, Umsetzung und Verwaltung von Infrastrukturprojekten.

Amberg Infra 7D – Vermessung – Bauvermessung – Ingenieurvermessung – Gebäudevermessung – Punktwolke – 3D-Pointcloud – BIM – BIM-Modelle – DGM – Digitales Geländemodell – Gleisscan – Rail Scan – Gleisgeometrie – Rail Geometry – Monitoring – Geomonitoring – Überwachungsmessung – Strukturüberwachung – LOD100 – LOD500 – Infrastrukturvermessung – Infrastruktur-Digitalisierung – Inspektion – Bauwerksinspektion – Deformation – Deformationsmessung – Automatisierte Vermessung – Automated Surveying – Beweissicherung – Dilapidation Survey – Digitale Bauwerksaufnahme – Digital Twins – Reality Capture – Hochpräzise Vermessung – Engineering Vermessung – Infrastrukturplanung – Infrastrukturmanagement – Tunnelvermessung – Railway Surveying – 7D-Infrastrukturmodelle – Smart Infrastructure Solutions – Amberg Infra 7D Solutions – Surveying – Construction Surveying – Engineering Surveying – Building Survey – Pointcloud – 3D Point Cloud – BIM – DTM – Digital Terrain Model – Rail Scan – Railway Geometry – Track Geometry – Monitoring – Structural Monitoring – LOD100 – LOD500 – Infrastructure – Infrastructure Mapping – Inspection – Asset Inspection – Deformation Measurement – Automated Surveying – Dilapidation Survey – Digital Structure Capture – Geospatial Solutions – Infrastructure Digitalization – Reality Capture – Digital Twin Creation – High-Precision Surveying – Engineering Measurement – Tunnel Surveying – Railway Survey – Smart Infrastructure – Amberg Infra 7D

BIM 2 Field oder "BIM-Bauüberwachung" ermöglicht die Überwachung des Baufortschritts während der Bauphase und die Überprüfung der BIM-Modelle durch einen Soll-Ist-Vergleich (Punktwolke zu Modell).

Dadurch können Bauprojekte effizienter abgewickelt werden, da mögliche Probleme frühzeitig erkannt und behoben werden können, was letztlich zu Zeit- und Kosteneinsparungen führt.

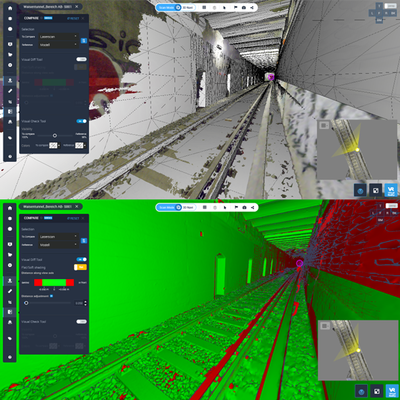

Das Bild oben links ist das Werkzeug Visual Check. Hier können Sie direkt das BIM-Modell mit der Punktwolke vergleichen.

Das untere linke Bild ist das visuelle Differenzwerkzeug, bei dem eine Toleranz von 5 cm erlaubt ist, um die Punktwolke mit dem Modell zu vergleichen.

BIM-Management und -Beratung für Scan2BIM-Projekte ist eine effektive Durchführung und Beratung bei der Umwandlung von Scandaten in nutzbare BIM-Modelle und steht bei Infrastrukturprojekten im Mittelpunkt. Ermöglicht wird dies durch unser Team von bereits BuildingSmart-zertifizierten BIM-Managern und -Koordinatoren. BIM-Management und -Beratung spielen eine entscheidende Rolle, um optimale Ergebnisse zu erzielen und die Qualität und Effizienz von Projekten auf Jahre hinaus zu steigern.

Fragen & Antworten

Tunnel Digitalization is a key application area that combines MobileMapping scan data with RetroBIM processing to create comprehensive digital models of tunnel infrastructure. This includes the tunnel shell geometry, installed equipment (ventilation, lighting, signaling), track or road surfaces, drainage systems, and emergency equipment. The resulting digital model serves as a foundation for inspection planning, maintenance management, and renovation design.

Yes, one of the core capabilities of RetroBIM is updating existing design models with actual as-built conditions. By comparing the scanned point cloud data with the design model, discrepancies are identified and the model is updated to reflect reality. This is particularly valuable for railway projects where the actual track geometry may have shifted from the original design, and for renovation projects where current conditions must be accurately documented before planning modifications.

Digital Construction is deeply connected with Amberg’s other service lines: MobileMapping provides the primary 3D scan data that feeds into RetroBIM, Inspection Services use the BIM models as a reference for damage documentation, GeoMonitoring sensor data is linked to BIM elements for real-time visualization, and Geomatic Services provide supplementary survey data. This integrated approach creates a seamless digital workflow from data capture to asset management.

Key reference projects include: the SBB Projekt MehrSpur Zürich-Winterthur with comprehensive track layout modeling and multi-source data integration, S21 Berlin for automated rail infrastructure BIM and object positioning, and Flughafen Zürich for airport infrastructure modeling including terminals and runways. These projects demonstrate RetroBIM’s capability across different infrastructure types and scales.

A Digital Twin is a comprehensive digital representation of a physical infrastructure asset that integrates geometry (3D BIM model), sensor data from monitoring systems, inspection results, and operational data. Amberg Infra 7D creates these digital twins by combining RetroBIM models with real-time data from GeoMonitoring sensors via the GEOvis platform. This enables infrastructure owners to visualize, analyze, and manage their assets digitally, supporting better decision-making for maintenance and operations.

RetroBIM provides several key benefits: accurate as-built documentation of existing infrastructure, up-to-date digital twins for asset management, automated processing that reduces manual modeling effort, standardized object catalogs for consistent data quality, integration of multiple data sources for comprehensive models, support for planning, maintenance, and modernization decisions, and the foundation for digital infrastructure management. The automated approach is significantly faster than manual BIM creation.

RetroBIM supports industry-standard formats including IFC (Industry Foundation Classes), Revit formats, CAD formats (DWG, DXF), and various point cloud formats (LAS, LAZ, XYZ, E57). Multiple export options ensure compatibility with standard BIM software used by infrastructure owners and their engineering teams. Version control and model updates are supported as infrastructure changes over time.

The workflow consists of ten steps: (1) Point cloud input and loading, (2) Reference axis/coordinate loading, (3) Point cloud quality verification, (4) Relevant area cropping, (5) Point cloud analysis and evaluation, (6) Element grouping into clusters, (7) Object classification by type, (8) Coordinate determination and positioning, (9) Automatic BIM element placement from catalog, and (10) Verification and refinement against source data. This systematic approach ensures high-quality, accurate BIM models.

RetroBIM integrates multiple data sources for comprehensive model creation: airborne surveys (LIDAR and photogrammetry) for large-area coverage, terrestrial supplementary surveys for detail, trolley-mounted scanning for track inspection data, existing databases (e.g., SBB DfA database), third-party GIS data, Swiss Buildings database, existing design documentation and design axes, and object libraries and templates. This multi-source approach ensures completeness and accuracy.

The AI algorithms analyze the 3D point cloud by segmenting it into clusters, classifying each cluster by object type, determining precise coordinates and dimensions, and matching identified objects against predefined catalogs. The objects are then automatically placed in the BIM model at their correct positions. The system can recognize track switches (Weichen), support structures (Masten), electrical lines and cables, ballast/gravel beds, terrain surfaces, and an expanding library of additional object types. Results are verified against the source scan data.

RetroBIM is an automated process that converts 3D laser scan data (point clouds) into structured Building Information Models. Using AI-powered object recognition, the system automatically identifies infrastructure elements such as track switches, support structures, electrical lines, ballast beds, and terrain surfaces within the point cloud. These objects are then precisely positioned and placed as BIM elements from standardized catalogs, creating an accurate as-built model that reflects the real-world condition of the infrastructure.

Digital Construction at Amberg Infra 7D focuses on creating digital representations of existing infrastructure through advanced scanning and automated processing technologies. The core offering is RetroBIM (also known as Scan2BIM) – the automatic conversion of 3D point cloud data into Building Information Models (BIM). This enables infrastructure owners to obtain accurate, up-to-date digital twins of their assets for planning, maintenance, and modernization purposes.
